| Isteresi di commutazione | 7 K (tolleranza ±4 K) |
|---|---|
| Sonda | A bimetallo |
| Tipo di contatto | A scatto |
| Durata utile | > 100.000 cicli |
| Tensione nominale max. | AC 250 V (VDE) AC 120 V (UL) |
| Corrente di accensione max. | AC 16 A per 10 sec. |
| Connessione1 | Morsetto bipolare, coppia di serraggio max 0,5 Nm: Filo rigido 2,5 mm² (AWG 14) Filo flessibile1 1,5 mm² (AWG 16 |
| Fissaggio | Clip per guida DIN da 35 mm, EN 60715 |
| Alloggiamento | Plastica UL94 V-0, grigio luminoso |

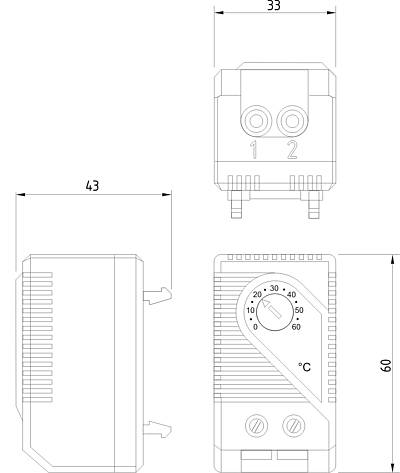

| Dimensioni | 60 x 33 x 43 mm |
| Peso | Circa 40 g |
| Posizione di montaggio | Qualsiasi |
| Temp. ambiente di funzionamento/magazzinaggio | -45 °C … +80 °C (-49 °F … +176 °F) |
| Umidità ambientale di funzionamento/magazzinaggio | max. 90 % RH (senza condensa) |
| Tipo di protezione | IP20 |
¹ Per la connessione con cavi flessibili devono essere utilizzati i terminali a boccola.
Nota importante: Il sistema dei contatti nel termostato può subire influenze dall’ambiente, di conseguenza la resistenza di contatto può variare. Questo può condurre ad una caduta del voltaggio oppure ad un surriscaldamento dei contatti.
| Campi di regolazione |
Cod. art. Contatto di apertura (NC) |
Cod. art. Contatto di chiusura (NO) |
AC 250 V | AC 120 V | DC 24-72 V | Omologazioni | |||
| -10 °C … +50 °C | 01142.0-00 | 01143.0-00 | 10 (2) A | 15 (2) A | 30 W | VDE | UL File No. E164102 | – | EAC |
